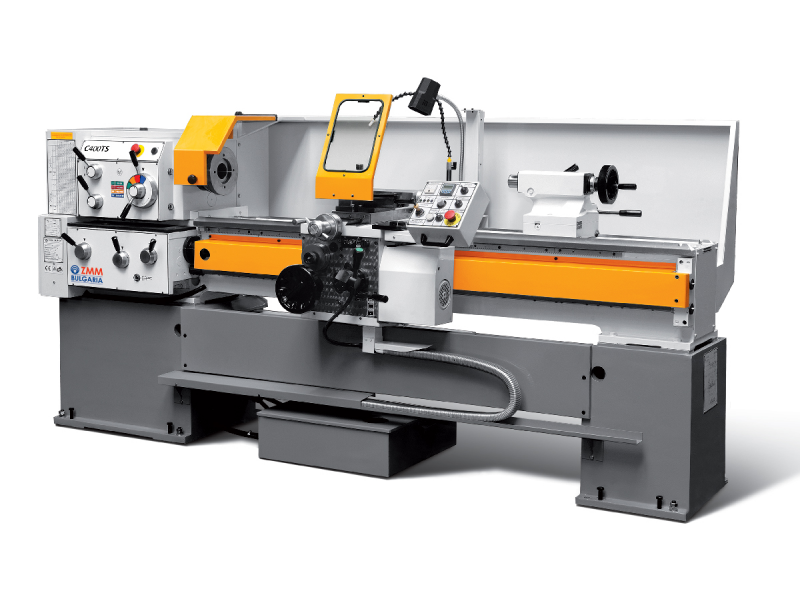

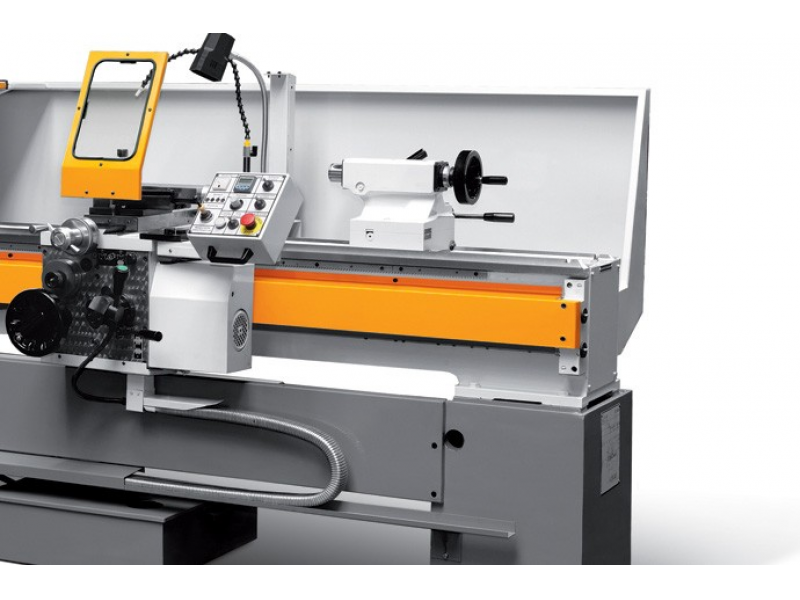

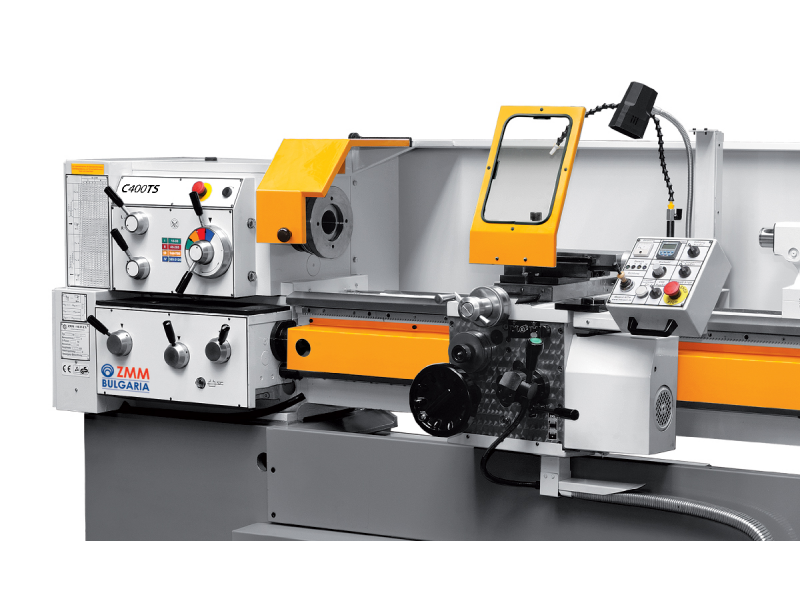

Spitzendrehmaschine ZMM CU 500 M / 1500

Die CU 500 M Spitzendrehmaschine mit Getriebe Antrieb des bulgarischen Herstellers ZMM ist eine äußerst stabile und langlebige Maschine , die häufig zur Einzelteilfertigung, für die Ausbildung oder für Unterhalts- und Reparaturzwecke eingesetzt wird.

Standard-Ausrüstung

Antrieb überSchaltgetriebe
Schnellwechselstahlhalter Amestra, System wie Multifix inkl. 4 Halter (3x Rechteck, 1 Rund)
3-Backenfutter Bison 3204/DIN6350, Ø 250 mm
Fixer Körner
Längsanschlag für eine Position
Kühlmitteleinrichtung
Hintere Spänespritzwand über die gesamte Länge
Leit- und Zugspindelabdeckung
Schutz für das Drehfutter
Werkzeughalterschutz
Nivellierbolzen- und Platten
Reitstock mit Schnellklemmung
Niederspannungs-Maschinenleuchte
Betriebsanleitung
Ausrüstung gemäß „CE“

Artikel-Nr.: 000903

Technische Daten Downloads

	Spitzendrehmaschine ZMM CU 500 M / 1500
Spitzenhöhe	250 mm
Spitzenweite	1500 mm
Drehdurchmesser über Bett	500 mm
Drehdurchmesser über Kreuzschlitten	300 mm
Bettbreite	400 mm
Planschlitten Fahrweg	315 mm
Oberschlitten Fahrweg	130
Spindelantrieb	7 kW
Spindel-Drehzahl	20 -2000 U/min
Spindel-Bohrung	80 mm
Spindelkopf	DIN 55027 Grösse 8
Spindel-Konus	Metrisch 80
Drehzahlbereich	25 - 100; 100 - 400; 500 - 2000 U/min
Drehzahl Anzahl Getriebe-Stufen	21
Reitstock-Pinole Fahrweg	230 mm
Reitstock-Konus	MK5
Reitstock-Pinole Ø	90 mm
Eilgang / Vorschub längs	0.04-12 mm/U
Eilgang / Vorschub plan	0.02 - 6 mm/U
Vorschubanzahl	120
Gewindebereich metrisch	0.5 - 120 mm
Gewindebereich Zoll	60-1/4 Gänge pro Zoll
Maschinengewicht	2800 kg
Elektrische Anschlussleistung	400 Volt
